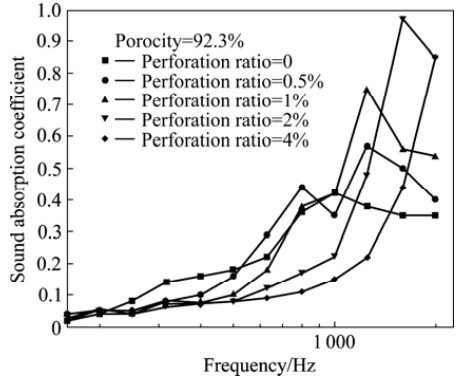

闭孔泡沫铝的最高吸声系数与其孔隙率和孔径有很大相关性，孔隙率越高且孔径越大，则最高吸声系数越大，但高孔隙率和大孔径闭孔泡沫铝的制备不易控制，而且产品重现率较低。因此，根据马大酞先生对开孔板吸声材料的研究，对闭孔泡沫铝开孔应当可以提高其吸声系数。根据马大酞先生对开孔薄板的研究情况，开孔孔径越大，管内流体力阻越小，相反管径越小，流阻越大；如果管径小到一定成都，力阻就很大，就可以成为很好的吸声材料。因此，应尽可能的减小孔径，结合实际可操作性，本实验选用的孔径为2mm。图为所示为密度0.2g/cm3闭孔泡沫铝在不同打孔率条件下紧贴刚性壁面的吸声特性曲线。
由图可以发现，闭孔泡沫铝经打孔后吸声系数有了明显的提高。未打孔前闭孔泡沫铝最高吸声系数为0.42，分别开孔0.5%、1%和2%后，最高吸声系数一直呈增加趋势，最高时分别为0.53、0.75和0.96，但开孔率为4%的闭孔泡沫铝的最高吸声系数却仅为0.85，反而有所下降。这主要是由于此打孔率闭孔泡沫铝
的最高吸声系数应该出现在下一个倍频，超出试验频率范围的缘故。此外，由图还可以看到，随着打孔率的增加，闭孔泡沫铝低频吸声系数逐渐降低，最高吸声系数向高频迁移。因此，过多的打孔对低频吸声是不利的。
摘自：《闭孔泡沫铝吸声性能的影响因素》作者：尉海军 姚广春 成艳 朱磊 简旭宇 王忠 褚颖 蒋利军
