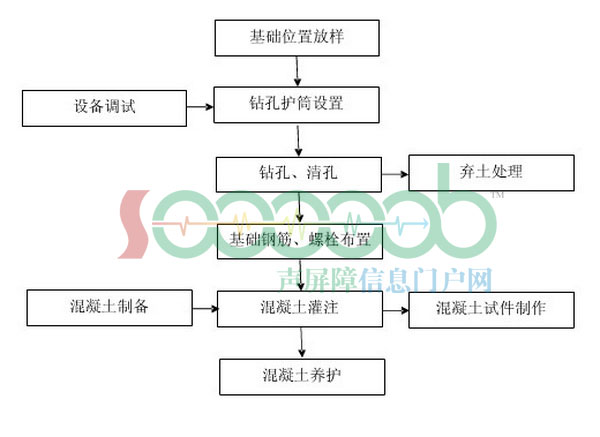

window.parent.document.getElementById('hy_con').style.display='';window.parent.document.getElementById('hy_con').innerHTML='<H2 align=center>铁路客运专线声屏障基础施工（哈大）</H2><DIV><STRONG>一、设置位置：</STRONG></DIV><DIV><BR>声屏障基础结构按照部通用图“通环（2008）-8322”执行，设置里程详见接口文件附件“路基声屏障设置地段表”。</DIV><P>声屏障基础施工应在基床底层填筑完成后，切槽开挖，现场浇筑。在与电缆井重复设置地段，声屏障基础断开。</P><P>设置声屏障地段，声屏障位于电缆槽外侧，具体布置时，应保证路基面排水顺畅。</P><P><STRONG>二、工序流程</STRONG></P><DIV><IMG border=0 alt=高铁声屏障基础施工技术 align=textTop src="/upfile/2011224/20112241031225015.jpg"></DIV><H2 align=center>高铁声屏障基础施工技术 </H2><DIV><STRONG>三、施工要点<BR></STRONG></DIV><DIV>1、声屏障基础施工可安排在路基表层第一层级配碎石施工之后进行。</DIV><DIV><BR>2、为保证路肩稳定性，声屏障基础拟采用钢护管保护的长螺旋钻干钻成孔，浇筑混凝土基础技术。螺旋钻站位时，机身长轴方向垂直与路基边线，禁止平行路肩方向站位钻孔，减少施工荷载对路肩边坡的不利影响。</DIV><DIV><BR>3、施工方法同接触网支柱基础。</DIV><DIV><BR><STRONG>四、质量要点</STRONG></DIV><DIV><BR>声屏障钻孔桩基础的基坑必须全部用混凝土浇注密实，表面应与路基表面衔接平顺。声屏障基础距线路中心线位置允许误差为：0mm、+20mm，截面尺寸允许误差为：±20mm、埋置深度不小于设计值。</DIV><P>摘自：《铁路客运专线站前工程预留站后接口施工作业（要点）指导手册（草案）》 哈大铁路客运专线有限公司 2008-9</P>';
