施工工艺流程见“路基声屏障基础施工工艺流程图”。

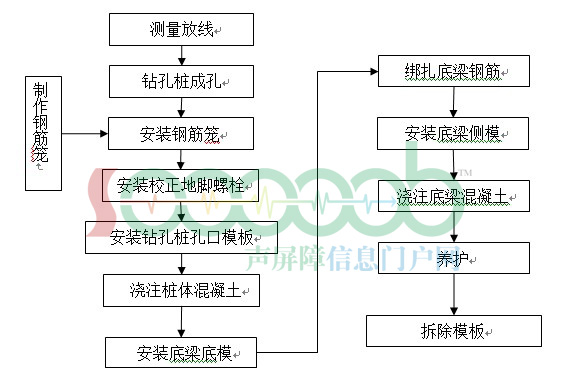

铁路客运专线路基声屏障基础施工工艺流程图

根据预先确定好的桩孔位置（见附表“D1K462+450～D1K463+250段声屏障基础桩位置表”）。采用GPS将桩心位置精确放出，并钉立十字护桩，以便于随时恢复桩心位置进行检查。

1）钻孔桩成孔采用螺旋钻干作业法钻孔和人工清底方案，所挖土方采用自卸汽车运至指定地点弃土。

螺旋钻钻孔：按照测量确定的孔位将钻机就位，保持平稳，调直钻杆，钻杆应保持垂直稳固，位置正确，并确认钻杆垂直，用对位圈对好桩位，开动钻机钻进、出土。钻进过程中应随时清理孔口积土，遇到塌孔、缩孔等异常现象应及时处理。

2）施工过程中遇到土工膜或土工格栅时应采用人工切割，避免对邻近土工合成材料产生撕裂、拉伸等破坏；遇到CFG桩或水泥搅拌桩时应凿除，以确保设计桩长；孔底遇地下水时可于孔底一侧挖降水井，边抽水边开挖。

1）钢筋笼于钢筋加工场加工成型后运往现场验收、吊装就位。

2）钢筋笼安装采用汽车吊，保护层厚度不小于70㎜，采用C30预制混凝土滚轮垫块控制。垫块焊接在架立箍筋上,每一断面对称设置4个。

3）钢筋笼主筋应通长，若需接长时采用焊接接长，其搭接长度不小于200㎜，同一断面的接头数量不得超过总根数的50%。架立箍筋安装在主筋内侧，分别设在钢筋笼的上中下三处，与主筋之间采用点焊固定；螺旋箍筋安装在主筋外侧，与主筋之间采用铅丝绑扎固定。

4）钢筋进场必须有出厂合格证，并按批抽取试件做力学性能和工艺性能试验，复验合格后方允许使用到工程中。

5）钢筋存放须按不同规格、型号、等级、品种、牌号分批验收、分别存放、设立标识牌。

6）钢筋加工前，必须经过调直和除锈，做到钢筋平直无局部弯折，表面洁净，无油渍、油漆、鳞锈等。采用冷拉法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于2%， HRB335牌号钢筋的冷拉率不宜大于1%。

7）钢筋的弯制尺寸应符合设计和规范要求。根据设计图纸及相关规范要求进行钢筋下料，并将弯制好的各种钢筋分类存放，设立标识牌，以防错用。

地脚螺栓和预埋钢板均采用工厂加工，成型后运往现场安装。安装时先用预埋钢板上下的薄螺母将地脚螺栓和预埋钢板组装成整体，然后依据放好的桩轴线进行安装，安装好后将预埋件与桩体钢筋焊接牢固。

底梁以下-0.42m至-0.62m部分采用木模，固定采用斜撑，-0.62m以下外露部分采用砖模。模板安装好后由专业测量人员进行预埋件位置和高程检查、校正。模板位置必须准确、牢固，以免出现涨模等造成电缆槽无法安装。

1）混凝土采用搅拌站集中拌合，砼运输车运至现场浇注。

2）入模采用溜槽加串桶的方式，振捣采用插入式振动棒，随浇随振捣，桩体混凝土一次浇筑至底梁下部（-0.42m），连续灌注、均匀振捣，严禁出现断桩、错颈现象。

1)待桩体检测合格后，开始绑扎底梁钢筋，底梁钢筋采用钢筋加工场弯制成型后运至现场绑扎，绑扎采用铅丝。

2)L形地脚螺栓预埋：采用螺母将预埋钢板和地脚螺栓固定成整体，然后整体预埋，要求标高、位置准确。

3)底梁混凝土保护层厚度40㎜，采用C30预制混凝土垫块控制。

4)在安装钢筋的同时，路肩排水管、电缆槽排水管须同时预埋。

浇注混凝土前必须由专业测量人员对地脚螺栓、定位钢板的位置和顶面高程进行精确校正，直至符合要求方允许浇筑混凝土。

1）底梁混凝土采用拌合站集中拌合，混凝土运输车运至现场，人工入模浇注，插入式振动棒振捣。

2）混凝土浇筑前须将桩头凿毛；将底梁内浮土、杂物等清理干净；将地脚螺栓顶部套丝部分包裹油布；将预埋钢板顶面覆盖一层防污棉毡。

3）底梁混凝土浇筑时应以两道伸缩缝之间为单元连续进行，一次灌注完成，并将底梁顶面搓平，压实，摸光，浇筑完毕须将预埋钢板面上的混凝土擦拭干净。

4）当混凝土浇筑至预埋钢板底时，须采用钢筋对钢板底进行适当插捣，使板底混凝土密实，与钢板紧密贴紧，防止板底出现空洞。

养护采用棉毡覆盖，洒水养护，混凝土养护期不少于7天。

拆模后基础上外露的螺栓采用内涂黄油，外用黄胶带缠裹措施进行保护。

底梁混凝土干燥后，声屏障安装以前须对伸缩缝填塞沥青油麻毡，填塞时缝内应清理干净，在确保干燥的前提下全断面填塞密实。
